產品概述：

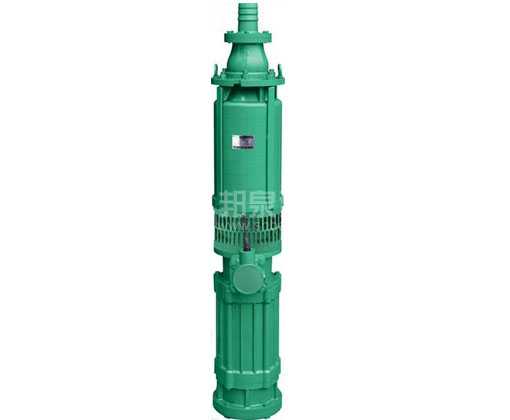

QY系列充油式潛水電泵(以下簡稱電泵)。電泵由水泵，密封和電動機三部分組成，水泵位于電泵上部，為離心式或混流式結構。電動機位于電泵下部為充油式三相異步電動機，水泵與電動機之間采用雙道機械密封，各固定止口密封處采用“O”型耐油橡膠密封圈作靜密封。
使用條件：
電泵在下列使用條件下應能連續正常工作：
1、介質溫度不超過＋40℃；
2、介質的PH值在6.5~8.5之間；
3、介質中含固體雜質的體積比不超過0.1%，粒度不大于0.2mm；
4、交流電源額定頻率為50Hz，額定電壓為三相380V，電壓波動范 圍為額定值的±10%；
5、潛水深度不超過5m。
主要用途：
該系列電泵由于流量及揚程適用范圍極廣，是廣大農村、工礦企業廣泛使用的電力排灌設備，適用于農業排灌、園林噴灌、井下提水、水塔送水、城建用水等場合。
型號意義：
性能參數：
常規型
|
產品型號 |
額定流量 |
額定揚程 |
額定功率 |
電壓 |
口徑 |
毛重 |
包裝尺寸 |
|
QY8.4-40/2-2.2 |
8.4 |
40 |
2.2 |
380 |
40 |
46 |
61×27×26 |
|
QY15-26-2.2 |
15 |
26 |
2.2 |
380 |
50 |
42.2 |
59.5×26.5×26 |
|
QY25-17-2.2 |
25 |
17 |
2.2 |
380 |
65 |
38.8 |
58×23.5×26 |
|
QY38-14-2.2 |
38 |
14 |
2.2 |
380 |
80 |
41.2 |
60×26.5×26 |
|
QY65-7-2.2 |
65 |
7 |
2.2 |
380 |
100 |
41.7 |
64.5×21.5×25 |
|
QY100-4.5-2.2 |
100 |
4.5 |
2.2 |
380 |
150 |
39.4 |
64.5×21.5×25 |
|
QY8.4-50/2-3 |
8.4 |
50 |
3 |
380 |
40 |
49.4 |
62.5×26.5×27 |
|
QY15-36-3 |
15 |
36 |
3 |
380 |
50 |
49.3 |
62.5×30×29 |
|
QY10-54/3-3 |
10 |
54 |
3 |
380 |
50 |
50.9 |
71×24.5×28.5 |
|
QY20-32/2-3 |
20 |
32 |
3 |
380 |
65 |
50.9 |
71×24.5×28.5 |
|
QY25-26-3 |
25 |
26 |
3 |
380 |
65 |
44.6 |
61×27×26 |
|
QY40-16-3 |
40 |
16 |
3 |
380 |
80 |
43.4 |
62×27×26 |
|
QY65-10-3 |
65 |
10 |
3 |
380 |
100 |
43.1 |
64.5×22×25 |
|
QY160-5-3 |
160 |
5 |
3 |
380 |
150 |
42.4 |
65×22×25 |
|
QY12.5-50-4 |
12.5 |
50 |
4 |
380 |
50 |
60.4 |
64×31.5×29 |
|
QY10-70/4-4 |
10 |
70 |
4 |
380 |
50 |
73.3 |
86×24×28 |
|
QY25-38/2-4 |
25 |
38 |
4 |
380 |
65 |
60.7 |
72×24.5×29 |
|
QY40-21-4 |
40 |
21 |
4 |
380 |
80 |
57.5 |
65×29×28 |
|
QY65-14-4 |
65 |
14 |
4 |
380 |
100 |
56.4 |
66×29×28 |
|
QY100-12-4 |
100 |
12 |
4 |
380 |
150 |
56.4 |
66×29×28 |
|
QY180-6-4 |
180 |
6 |
4 |
380 |
200 |
60.4 |
76×24.5×26 |
|
QY25-40-5.5 |
25 |
40 |
5.5 |
380 |
65 |
79 |
67×30×31 |
|
QY40-24-5.5 |
40 |
24 |
5.5 |
380 |
80 |
79 |
73×30×29 |
|
QY75-20-5.5 |
75 |
20 |
5.5 |
380 |
100 |
79.8 |
70×30×29 |
|
QY200-8-5.5 |
200 |
8 |
5.5 |
380 |
150 |
83.6 |
82×28×28 |
|
QY260-6-5.5 |
260 |
6 |
5.5 |
380 |
200 |
83.8 |
82×28×28 |
|
QY25-50-7.5 |
25 |
50 |
7.5 |
380 |
65 |
82.4 |
74×30×31 |
|
QY40-38-7.5 |
40 |
38 |
7.5 |
380 |
80 |
83.1 |
74×30×31 |
|
QY65-25-7.5 |
65 |
25 |
7.5 |
380 |
100 |
84 |
74×30×31 |
|
QY200-12-7.5 |
200 |
12 |
7.5 |
380 |
150 |
88.9 |
87×28×28 |
|
QY260-8-7.5 |
260 |
8 |
7.5 |
380 |
200 |
88.9 |
87×28×28 |
|
QY10-63/3-4 |
10 |
63 |
4 |
380/660 |
50 |
|
|
|
QY6-80/4-4 |
6 |
80 |
4 |
380/660 |
50 |
|
|
|
QY6-115/5-5.5 |
6 |
115 |
5.5 |
380/660 |
50 |
|
|
|
QY10-90/5-5.5 |
10 |
90 |
5.5 |
380/660 |
50 |
|
|
|
QY20-75/5-7.5 |
20 |
75 |
7.5 |
380/660 |
50 |
|
|
|
QY10-115/5-7.5 |
10 |
115 |
7.5 |
380/660 |
50 |
|
|
|
QY15-95/5-7.5 |
15 |
95 |
7.5 |
380/660 |
50 |
|
|
|
QY40-40/2-7.5 |
40 |
40 |
7.5 |
380/660 |
80 |
|
|
|
QY15-110/5-9.2 |
15 |
110 |
9.2 |
380/660 |
50 |
|
|
|
QY10-165/6-11 |
10 |
165 |
11 |
380/660 |
50 |
|
|
|
QY20-110/5-11 |
20 |
110 |
11 |
380/660 |
50 |
|
|
|
QY40-60/3-11 |
40 |
60 |
11 |
380/660 |
80 |
|
|
|
QY15-130/5-11 |
15 |
130 |
11 |
380/660 |
50 |
|
|
|
QY25-90/5-11 |
25 |
90 |
11 |
380/660 |
50 |
|
|
礦用型
| 充油式潛水電泵型號 | 流量(m3/h) | 揚程 | 功率 | 電壓 | 口徑 |
| QY10-63/3-4 | 10 | 63 | 4 | 380 | 2 |
| QY6-80/4-4 | 6 | 80 | 4 | 380 | 2 |
| QY6-115/5-5.5 | 6 | 115 | 5.5 | 380 | 2 |
| QY10-90/5-5.5 | 10 | 90 | 5.5 | 380 | 2 |
| QY20-75/5-7.5 | 20 | 75 | 7.5 | 380 | 2 |
| QY10-115/5-7.5 | 10 | 115 | 7.5 | 380 | 2 |
| QY15-95/5-7.5 | 15 | 95 | 7.5 | 380 | 2 |
| QY40-40/2-7.5 | 40 | 40 | 7.5 | 380 | 3 |
| QY15-110/5-9.2 | 15 | 110 | 9.2 | 380 | 2 |
| QY10-165/6-11 | 10 | 165 | 11 | 380 | 2 |
| QY20-110/5-11 | 20 | 110 | 11 | 380 | 2 |
| QY40-60/3-11 | 40 | 60 | 11 | 380 | 3 |
| QY15-130/5-11 | 15 | 130 | 11 | 380 | 2 |
| QY25-90/5-11 | 25 | 90 | 11 | 380 | 2 |
| QY10-195/7-15 | 10 | 195 | 15 | 380 | 2 |
| QY25-140/4-15 | 25 | 140 | 15 | 380 | 2.5 |
| QY40-80/3-15 | 40 | 80 | 15 | 380 | 3 |
| QY60-60/2-15 | 60 | 60 | 15 | 380 | 4 |
| QY40-100/4-18.5 | 40 | 100 | 18.5 | 380 | 3 |
| QY60-80/3-18.5 | 60 | 80 | 18.5 | 380 | 4 |
| QY40-120/4-22 | 40 | 120 | 22 | 380 | 3 |
| QY60-100/4-22 | 60 | 100 | 22 | 380 | 4 |
